PoE供电技术凭借简化用电设备的安装和部署、节能，安全等一系列优势，让PoE供电成为无线覆盖、安防监控、以及智能电网等场景的重要组成部分。在实际PoE硬件设备应用中，PoE供电主要有四种应用场景。

一个完整的PoE系统包括供电端设备(PSE，Power Sourcing Equipment)和受电端设备(PD，Powered Device)两部分。

供电端设备(PSE)：支持PoE功能的以太网交换机、路由器、集线器或者其他网络交换设备。

受电端设备(PD)：如IP电话、网络安全摄像头、AP及掌上电脑或移动电话充电器等许多其他以太网设备。

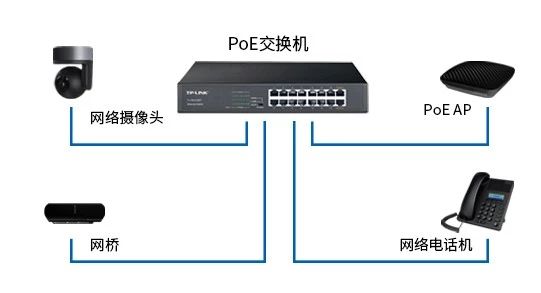

交换机和PD设备都支持POE

PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上，这种方法最简单，但是必须要确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备。

交换机支持POE，PD设备不支持POE

PoE交换机出来接PoE分离器，PoE分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。

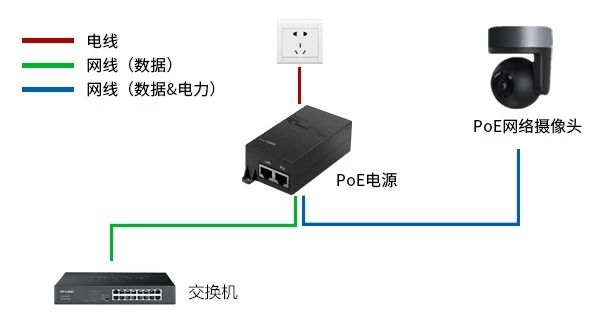

交换机不支持POE，PD设备支持POE

交换机出来接PoE供电器，PoE供电器将电力加到网线上之后传输给终端。需要标准CAT5e或CAT6类线，这种方案利于扩展原有的布线网络，对原有网络没有影响。

从网络组网上来看，PoE交换机更加方便，但是PoE供电模块更为简单，在价格上也比PoE交换机低很多。

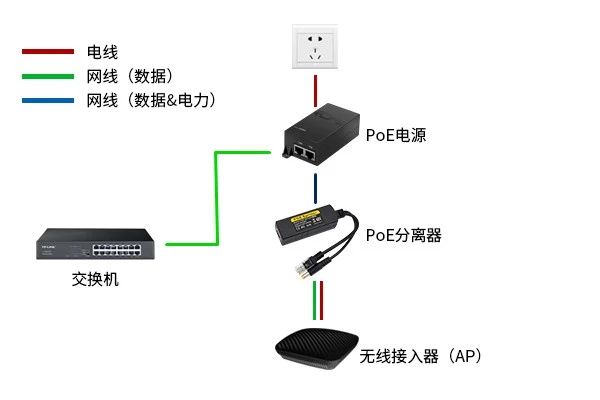

交换机和PD终端都不支持POE

交换机出来接PoE供电器，再接PoE分离器，最后传输给终端。这种情况目前主要是老设备的改造，应用较少。

无论PoE供电应用场景怎么样，整个PoE供电系统都是以PoE技术为核心部署，PoE交换机或是poE供电器电源部分最核心的就是PoE电源模块。

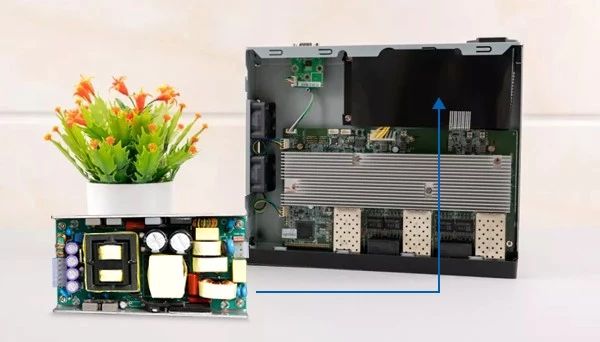

RISUNIC RF009-AT最大150W输出功率，适用于100M/1000M/5000M PoE交换机，支持IEEE 802.3af/at标准PoE供电。

RF009-AT电源模块是采用MAX5969B和MAX5974A芯片来实现，功率等级为CLASS 4的PoE电源模块。PoE电源模块的电路拓扑结构采用反激式变换器实现，运用变压器原边反馈稳压以及副边同步整流技术。
