PoE电源供电、用简单通俗的话来描述就是，在现有的网线水晶头传输模式下传输数据的同时，还提供直流供电技术。就比如安防行业安装网络摄像机的时候，不需要单独布置电源线，因为电源以直流的形式在网线里同步传输过来了。

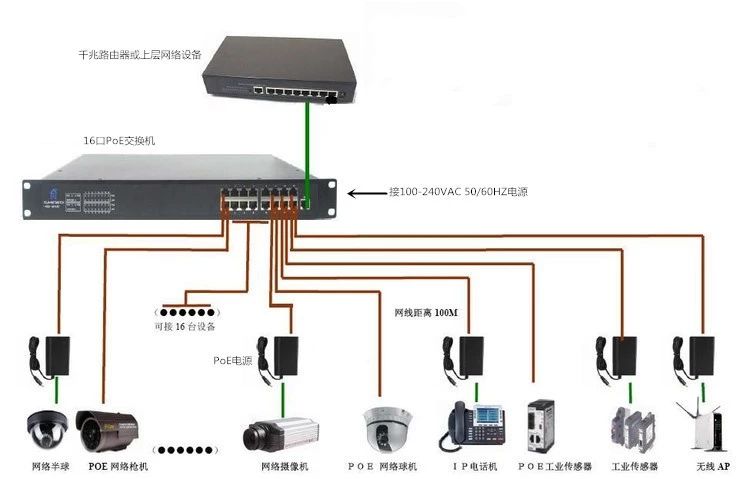

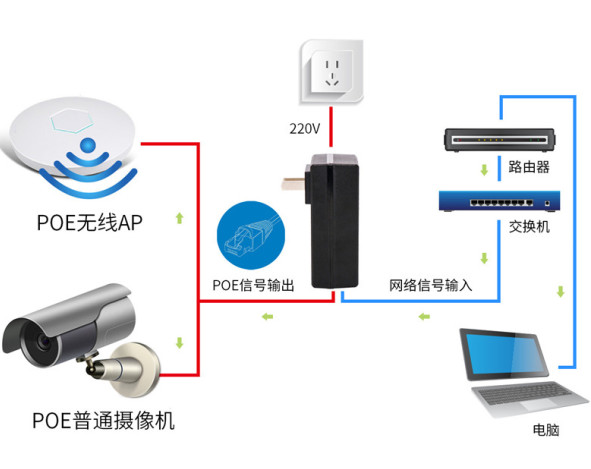

一个完整的PoE供电系统包括供电端设备、受电端设备和PoE电源三部分。

• 供电端设备(PSE)：支持PoE功能的以太网交换机、路由器、集线器或者其他网络交换设备。

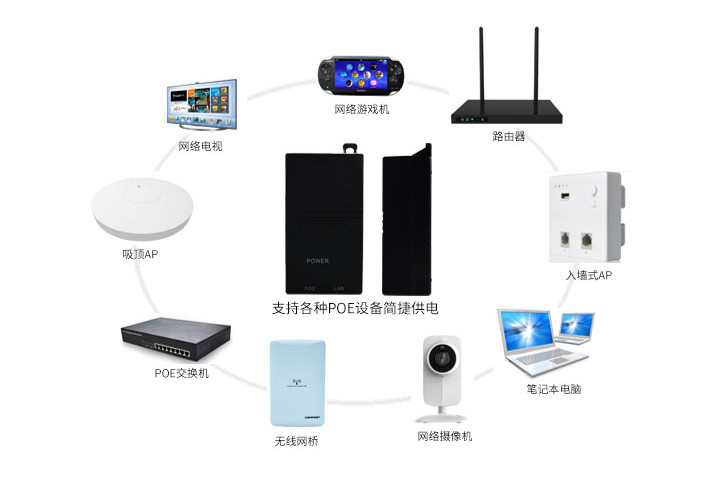

• 受电端设备(PD)：如IP电话、网络安全摄像头、AP及掌上电脑( PDA)或移动电话充电器等许多其他以太网设备。

• PoE电源：连接供电端设备和受电端设备，为PD端设备提供数据和供电。

所以在一个PoE供电系统中，PoE电源起一个至关重要的连接作用、其工作流程如下：

1.检测：连接后,PoE电源在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af/at标准的受电端设备。

2.PD端设备分类：当检测到受电端设备PD之后,PoE电源可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。

3.开始供电：在一个可配置时间(一般小于15μs)的启动期内,PoE电源开始从低电压向PD设备供电,直至提供48V的直流电源。

4.供电：为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。

5.断电：若PD设备从网络上断开时,PoE电源就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

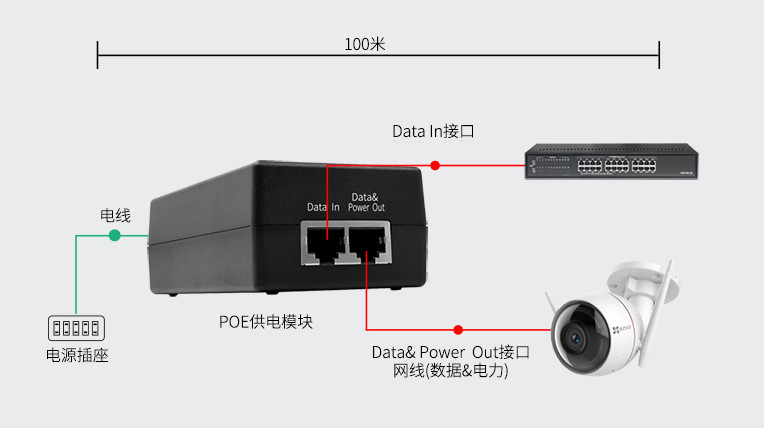

在整个PoE供电系统中最大传输距离一直都是最被关注的一个参数。

PoE供电传输距离并不是由PoE技术来决定的，而是由网线传输信号的距离，也是就是网线类别和质量决定的。

对网络熟悉的朋友都知道，数据传输最常用的就是双绞线，双绞线传输距离，有个100米的限制。不管100M传输速率的五类双绞线，还是1000M传输速率的六类双绞线，最远有效距离100米。

在实际工程中，距离通常取80-90米为最佳，但是在少数特殊工程环境下，双绞线有时候放到150米--180米左右，仍然有效果，比如用传输速率200M双绞线，而传输数据用到100M，这样150米的传输距离是可以实现的。

PoE电源采用的标准不同，输出功率也会不同，比如：IEEE802.3af最大不超过15.4W，由于传输线材的损耗，能给最大功耗不超过12.95W的受电端设备供电。遵循IEEE802.3at标准的PoE电源，能给最大功耗不超过25.5W的受电端设备供电。

802.3af标准：

供电电压：44-57V ， 供电电流：10～350mA ， 最大供电功率：15.4W， 最大受电功率：12.95W

802.3at标准：

供电电压：50-57V ， 供电电流：10～600mA ， 最大供电功率：30W ， 最大受电功率：25.5W
